大流量層疊式過濾器
·(脫碳 保溫 精濾 紙板 粗濾 大流量)
·本機(保溫型和常溫型)全封閉環保型層疊式板框過濾機（器）是研發的一種新型固液分離的液體過濾機（器），經我廠多年來生產過濾器的實踐經驗制造而成的，本機廣泛運用于化工、醫藥、石油環保等行業，對各類液體中微小雜質進行過濾、澄清，提純處理的理想的固液分離設備。
本機可以初濾、脫色、脫碳、保溫 紙板 深層過濾、半精濾、精濾 大流量，是集一體的新穎過濾機，本機采用碳鋼和不銹鋼制作，木機內外拋光達400目，工藝制作精良，性能安全穩定，抗腐蝕，經久耐用，操作簡便，靈活節能，適應性強的多用途過濾設備。
本機過濾裝置是由多層重疊過濾網板和框組成，原液體經過加壓進入桶體內，從框外邊孔進入再經網板上的過濾介質，從網板中心多個小孔出來，合格液體排出口。濾材可選用聚丙烯濾膜、增強型濾膜、濾紙、濾布、不銹鋼篩網、尼龍篩網、本機專用濾膜等，可根據用戶選用合格的耗材。
本機特點：流量大、速度快、存活性碳多、過濾面積大、占地面小、效率高、過濾精密度高、帶溫度顯示、帶回流裝置（適合過濾活性碳時運用）、操作方便，采用快卸方式。
本機特別運用于化工液體和粘性液過濾。對化工行業粘性液體過濾解決過濾難題。對過濾中的液體氣味在全封閉狀態下工作，本機與壓縮機配套使用效果特別好，達到固液分離的過濾機，做到過濾機滴液體，對操作及車間做到污染、氣味、對環保做了一點小小貢獻。

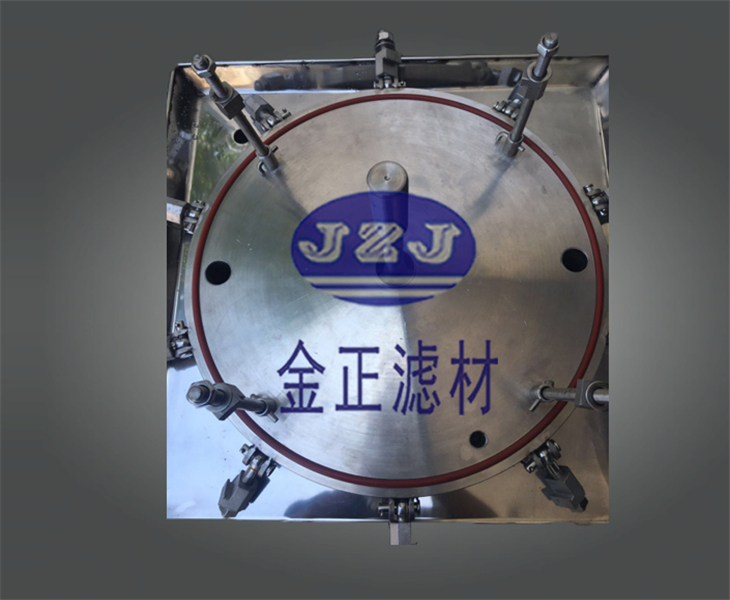

· 1、 本機壓力可承受0.5Mpa選用機械法蘭凹線壓緊，主要靠耗材密封,漏的現象。

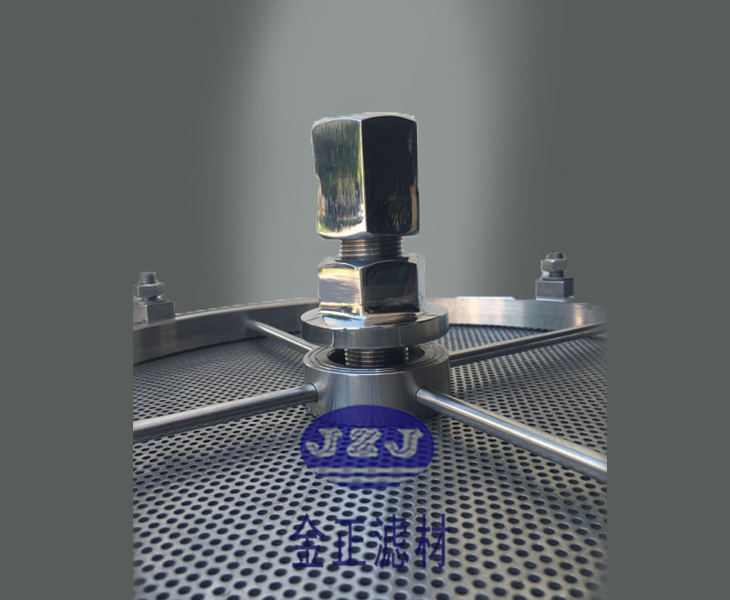

2、本機流量大，因本機由一個DN40、DN50、DN80進入底盤，從中分二至三個進口進入桶體內，加上每層框上有六至八個孔進入，再從每層網板中心小法蘭多個孔出合格液體，從而充分保證進液體也保證出液體，做到有過濾面積大流量。
3、本機過濾面積大，20個平方過濾面積，體積小，占用面小，過濾機只有40層組成。
4、本機存微粒、活性碳多，框內容量大，框高從1.5公分到5公分。
5、本機由常溫型溫和保溫型兩種，保溫型適用于粘性液體及溫度低結晶液體過濾用，本機可于蒸汽加熱、熱水循環保溫、導熱油電加熱三種，從而解決制藥、化工、食品飲料液體過濾的問題解決。
|
規格及技術參數 | |||||||
|
規格型號 |
層數 |
過濾面積(M2) |
濾材尺寸 |
濾材(微米) |
過濾壓力(Mpa) |
理論水流量(T/h)
|
理論存活性碳(kg |
|
JZ-300-10 |
10 |
0.7 |
φ310 |
0.22-30 |
0.2-0.6 |
4 |
1-2 |
|
JZ-300-20 |
20 |
1.4 |
φ310 |
0.22-30 |
0.2-0.6 |
8 |
3 |
|
JZ-300-30 |
30 |
2.1 |
φ310 |
0.22-30 |
0.2-0.6 |
12 |
4-5 |
|
JZ-300-40 |
40 |
2.8 |
φ310 |
0.22-30 |
0.2-0.6 |
16 |
6 |
|
JZ-400-20 |
20 |
2.5 |
φ410 |
0.22-30 |
0.2-0.6 |
14 |
6 |
|
JZ-400-30 |
30 |
3.75 |
φ410 |
0.22-30 |
0.2-0.6 |
21 |
10 |
|
JZ-400-40 |
40 |
5 |
φ410 |
0.22-30 |
0.2-0.6 |
28 |
13 |
|
JZ-500-20 |
20 |
3.9 |
φ510 |
0.22-30 |
0.2-0.6 |
35 |
15 |
|
JZ-500-40 |
40 |
7.8 |
φ510 |
0.22-30 |
0.2-0.6 |
50 |
20 |
|
JZ-600-20 |
20 |
5.65 |
φ610 |
0.22-30 |
0.2-0.6 |
80 |
25 |
|
JZ-600-30 |
30 |
8.47 |
φ610 |
0.22-30 |
0.2-0.6 |
100 |
36 |
|
JZ-600-40 |
40 |
11.30 |
φ610 |
0.22-30 |
0.2-0.6 |
160 |
50 |
|
JZ-800-20 |
20 |
10.0 |
φ810 |
0.22-30 |
0.2-0.6 |
180 |
60 |
|
JZ-800-40 |
40 |
20.0 |
φ810 |
0.22-30 |
0.2-0.6 |
200 |
120 |
