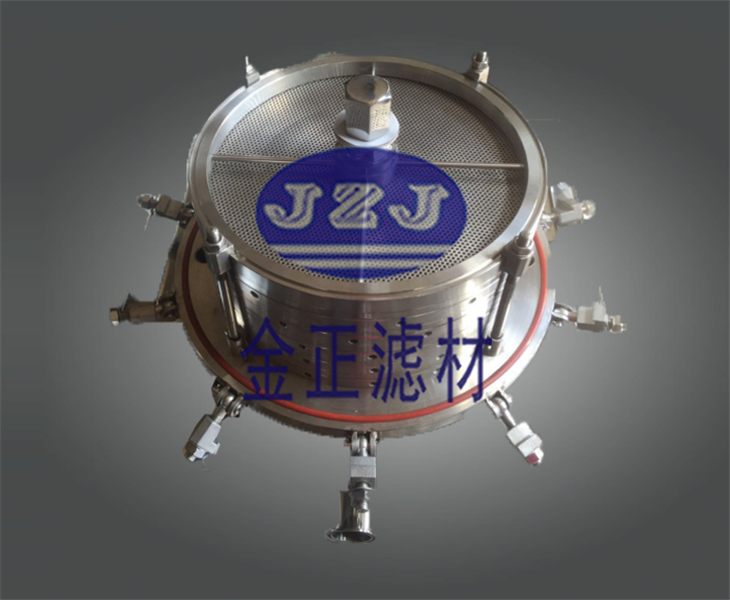

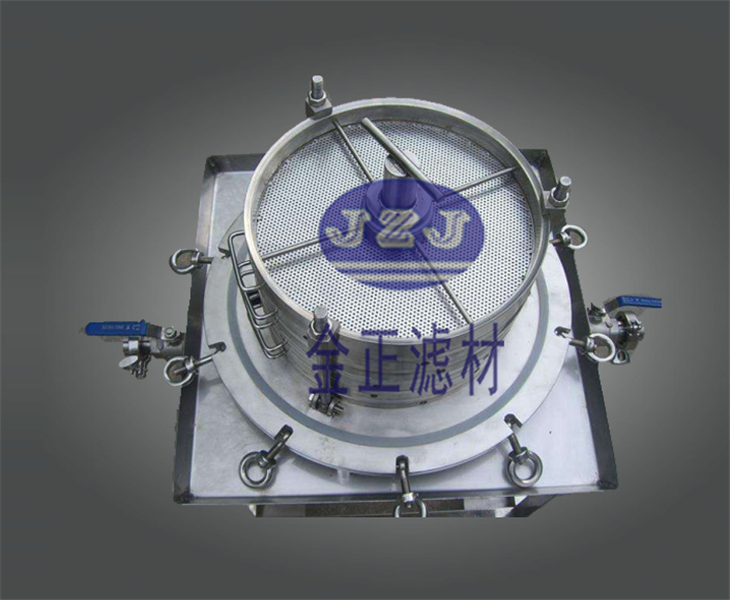

本機過濾裝置是由多層重疊過濾網板和法蘭圈組成，網板孔由電腦打孔，孔密小均勻，這可保證每層過濾網板上的濾材壓力均勻，使過濾精度優，本機腔內殼體與底盤形成封閉的內腔體，液體經過加壓進桶內藥液外發蘭圈上面多個孔進入內腔體，經過濾材網板，從中間小法蘭多個孔出來，合格液體排出口。
本機濾材可選用聚丙烯濾膜、增強型濾膜、濾紙、濾布、本機專用濾膜等，可根據用戶選用合格的濾材。
本層疊式板框過濾器的特點：流量大、速度快、存活性碳多、過濾面積大、效率高。
層疊式精密過濾板框過濾器的對比：
1、 本機最大壓力可承受0.5、0.6Mpa、不漏液體，因本機選用機械壓緊及全封閉法蘭聯接，杜絕漏的現象。
2、 本機最大流量達200T/h，最小達4T/h，因本機由進口DN40或DN50、DN80、DN100、DN120進入，從中分二至三個出口進入過濾器內、加上每層法蘭中間七、八個孔進入內腔體過濾，再中間小法蘭多孔出來，出液口DN40或DN50、DN80、DN100、DN120，從而充分保證進液體也保證出液體，就可確保大流量?？s短過濾周期。
3、 本機過濾面積大，最大20個平方，面積大，體積小，占用面積小，本機雙網板過濾，而確保過濾面大，體積小。層疊式板框過濾器只有二十層組成。
4、 本機一次性存活性碳可達3公斤-300公斤，從中解決制藥、化工行業存粉末活性碳設備，層疊式板框過濾器平放存活性碳，就可確?？騼?nèi)充分存，從中解決處理活性碳的難題，本過濾器還有獨特的帶反沖裝置及保溫加熱裝置系統，（主要是在過濾中出現堵住過濾膜而更換過濾膜)，使工作時間延長和加大耗材成本而設計反沖裝置及保溫加熱系統，本機還專配一套帶反沖裝置和保溫加熱的特種微孔濾膜），主要對化工、制藥等行業，在過濾中出現液體溫度低而結晶及某些液體在低溫時出現粘度而難過濾得問題解決，是目前市場上較先進的一種新型過濾設備。
5、 本機由保溫過濾器和不保溫過濾器兩種，保溫層疊式板框過濾器，適用于制藥、精細化工過濾中液體溫度低而結晶的難題，本機有蒸汽加熱或電熱管加熱兩種，(夾套)，三夾層也可以。
|
規格及技術參數 | |||||||
|
規格型號
|
層數 |
過濾面積(M2) |
濾材尺寸 |
濾材(微米) |
過濾壓力(Mpa) |
理論水流量(T/h) |
理論存活性碳 |
|
JZCDS-300-10 |
10 |
0.7 |
Φ310 |
0.22-30 |
0.2-0.6 |
4 |
1-2 |
|
JZCDS-300-20 |
20 |
1.4 |
Φ310 |
0.22-30 |
0.2-0.6 |
8 |
3 |
|
JZCDS-300-30 |
30 |
2.1 |
Φ310 |
0.22-30 |
0.2-0.6 |
12 |
4-5 |
|
JZCDS-300-40 |
40 |
2.8 |
Φ310 |
0.22-30 |
0.2-0.6 |
16 |
6 |
|
JZCDS-400-20 |
20 |
2.5 |
Φ410 |
0.22-30 |
0.2-0.6 |
14 |
6 |
|
JZCDS-400-30 |
30 |
3.75 |
Φ410 |
0.22-30 |
0.2-0.6 |
21 |
10 |
|
JZCDS-400-40 |
40 |
5 |
Φ410 |
0.22-30 |
0.2-0.6 |
28 |
13 |
|
JZCDS-500-20 |
20 |
3.9 |
Φ510 |
0.22-30 |
0.2-0.6 |
35 |
15 |
|
JZCDS-500-30 |
40 |
5.8 |
Φ510 |
0.22-30 |
0.2-0.6 |
50 |
20 |
|
JZCDS-600-20 |
20 |
5.65 |
Φ610 |
0.22-30 |
0.2-0.6 |
80 |
25 |
|
JZCDS-600-30 |
30 |
8.47 |
Φ610 |
0.22-30 |
0.2-0.6 |
100 |
36 |
|
JZCDS-600-40 |
40 |
11.30 |
Φ610 |
0.22-30 |
0.2-0.6 |
160 |
50 |
|
JZCDS-800-20 |
20 |
10 |
Φ810 |
0.22-30 |
0.2-0.6 |
180 |
60 |
|
JZCDS-800-40 |
40 |
20 |
Φ810 |
0.22-30 |
0.2-0.6 |
200 |
120 |
